VOD炉顶枪

     氧枪设在VOD炉的真空盖上，通过活动密封装置插入真空室内。氧枪传动方式有两种类型，一种对炉型小的电机齿轮丝杆传动；另一种为减速机链条传动，喷嘴为拉瓦尔式。（当氧气压力为0.49-0.59MPa,氧枪设计马赫数为3,扩张半角为5°时），吹氧过程是十分平稳的。氧枪距钢水面高度为13tVOD约为1.0m左右， 而对50tVOD炉则为1.4-1.8m，由于这种氧枪喷出的氧气射流速度为超音速，在入口压强不高的条件下也可以获得较大的射流全压，因而允许在氧气压强较低和离钢水面较远的情况下吹氧，这不仅对提高氧枪寿命有益， 对不易获得高压氧气的特殊钢厂，采用它也是极为适宜的。

主要参数：

     氧气压为：0.49-1.2Mpa；
      氧气流量：根据VOD炉设计；
      进水压力：0.6-0.8Mpa；
      冷却水流量：50Nm3/h；
      冷却水进水温度：小于35℃

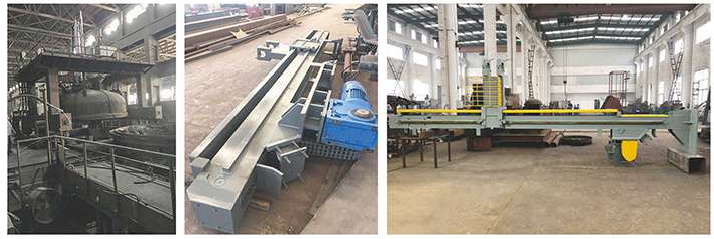

设备主要组成

      氧枪支架、传动系统、水冷氧枪、氧枪密封装置、氧气阀门站、水冷系统、人机控制界面等辅助结构组成。
