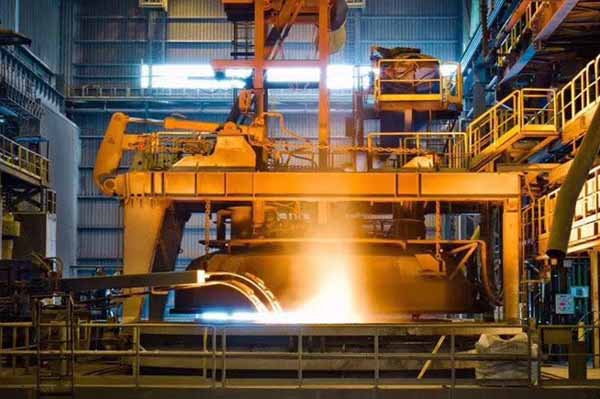

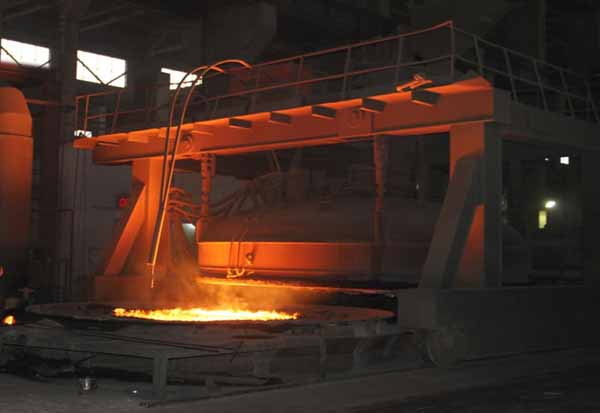

VD/VOD钢包精炼炉

VOD真空精炼炉与VD真空精炼炉的设备结构基本相同，主要区别在于VOD精炼炉在真空密封盖上部增加了氧枪及其升降系统、供氧系统，在真空条件下向钢包内的钢液吹氧脱碳。这种方法具有脱碳、脱氧、脱气、脱硫和合金化等功能。VD/VOD用于钢水真空精炼，分罐盖式，罐车式两种结构形式。

        VD/VOD钢包精炼炉设备由真空罐或车载罐式，真空罐盖，真空加料装置，吹氧装置（指VOD），电气自动化系统，真空管到，除尘装置及真空泵等组成，炉子吨位从5t到300t，主要用于生产不锈钢、锰钢、超低碳合金钢及合金等。

     VD/VOD功能

       1.  生产优质的低合金钢，低碳钢，轴承钢，合金钢结构，不锈钢，模具钢，工具钢，超低碳素钢等，对钢水中气体，夹杂物，化学成份有严格要求的钢种；

       2.  真空加料，合金成份微调；

       3.  真空脱气；

       4.  真空吹氧脱碳；

       5.  底吹氩搅拌。

     VD/VOD特点

       1.  真空罐采用单层空心密封圈进行密封，并采用水冷进行保护；

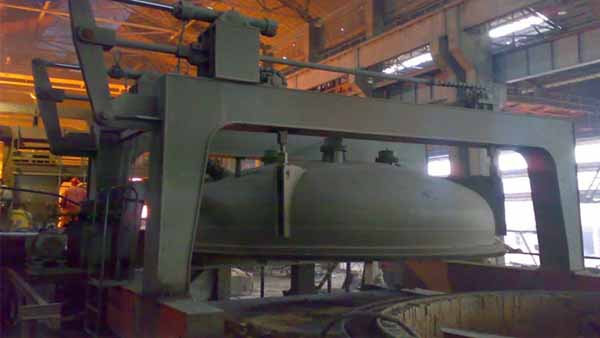

       2.  罐盖采用蝶形封头结构，强度高，受力均匀；

       3.  真空罐车采用变频调速，行走平稳，

       4.  真空管道采用水冷管道，可降低废气温度和气流温度；

       5.  人工观察窗观察玻璃设惰性气体保护和频闪装置或TV摄像装置；

       6.  真空条件下实现人工测温取样和自动加料；

       7.  吹氧装置设有特殊密封装置，少磨损，防泄漏，且便于氧枪调节；

       8.  吹氩搅拌；

       9.  配有PLC控制系。
